Este
circuito es un generador de pulsos TTL que puede trabajar
en modo automático o en modo manual. En el modo automático
este genera pulsos a la frecuencia configurada mediante los
dos potenciómetros de que dispone. En el modo manual
simplemente genera un pulso TTL cada vez que se apreta el
pulsador SW1. También dispone de un relé conectado
a la salida del circuito que se activa cuando la salida del
circuito está a '1', lo que hace que el cirucito, ademas
de servir como generador TTL sirva como temporizador para
la conexión y desconexión de las cargas conectadas
al relé a través de la regleta.
A

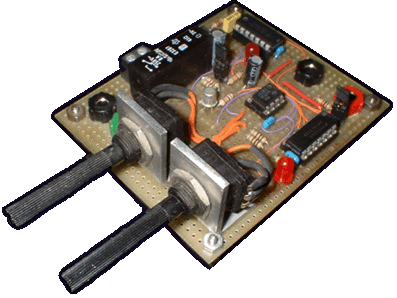

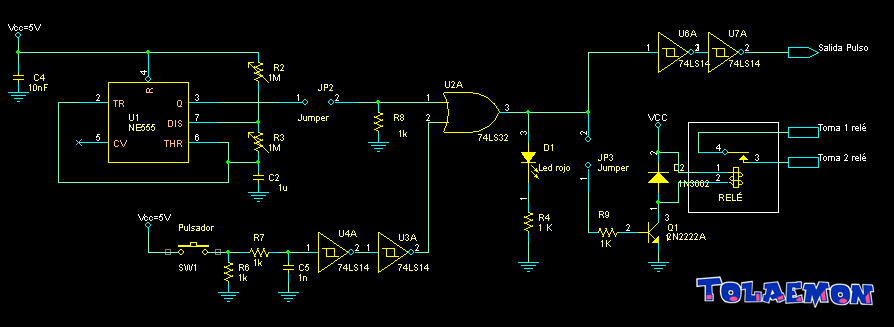

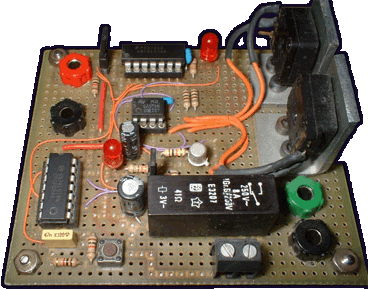

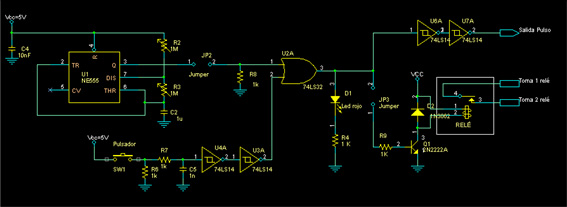

grandes rasgos, en los esquemas se puede ver que el modo automático
se basa en el típico 555 configurado como aastable,
mientras que el modo manual consiste en un pulsador conectado
a un filtro pasa-bajas seguido de dos puertas Trigger Schmitt.
La selección de un modo u otro se hace mediante el
jumper J2. El relé también se puede conectar
o desconectar mediante el jumper J3. Además el circuito
tiene un led que permite ver a la frecuencia a la que está
generando pulsos.
